Tänases loos räägime Robotex 2013 üritusel üleval olnud tuulegeneraatorile isevalmistatud koormusest.

Neli entusiasti: Heigo Mäemurul, Vahur Maaskil, Hardi Puusepal ja Märt Mõtusel võtsid osa Skeemipesa üleskutsest ja hakkasid ehitama TTÜ Elektrotehnika instituudi laboris olevale prototüüp tuulegeneraatorile koormust.

Tegemist on siis 3-faasilise 5 kW-se tuulegeneraatoriga, millest käsitsi vändates on võimalik välja pigistada ca ~250 W ja saavutada seejuures kuni 75 V väljundpinge (selgus füüsiliste inimkatsete käigus). Mõõdetud väljundparameetritest lähtuvalt hakkasime koormust projekteerima.  Kuna lihtsalt korraga põlema minevad tuled tundusid liiga labased sai võtetud appi NPN juhtivusega transistorid ja muudetud asi astmeliseks. Sobivate pirnide puudumise tõttu läksid kasutusse 20 W, 24 V halogeenid, mis on ühendatud 3 kaupa jadamisi saavutamaks soovitud pingetaluvust. Pirne on kokku 6 rea jagu, mis teeb võimsuseks kokku 360 W, aga pirnidel ei eraldu kogu generaatorist tulev võimsus, märkimisväärne osa sellest läheb soojuseks transistoritel, mis on seetõtt varustatud radiaatoritega.

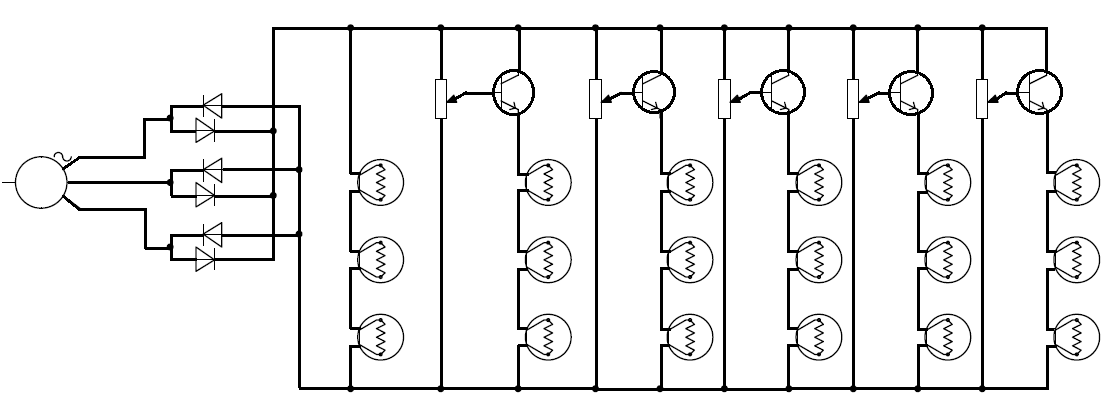

Koormuse skeem

Koormuse skeem

Skeemilt on tegu väga lihtsa asjaga. 3 – faasi alaldatakse ja esimene pirnide rida töötab otse ühendatult, järgmine rida hakkab põlema siis kui järgmise lambirea transistori baas saavutab vajaliku pinge avanemiseks, avanemis pinge reguleerimiseks on kasutusel reostaat, mis täidab pingejaguri rolli.

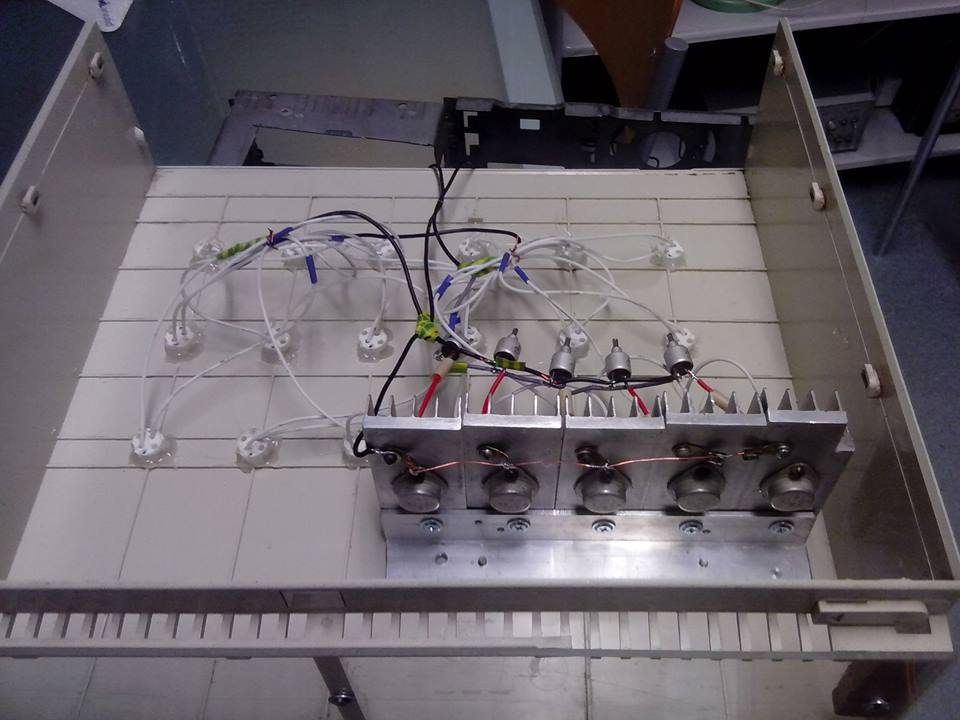

Koormus4

Mis on karul kõhus

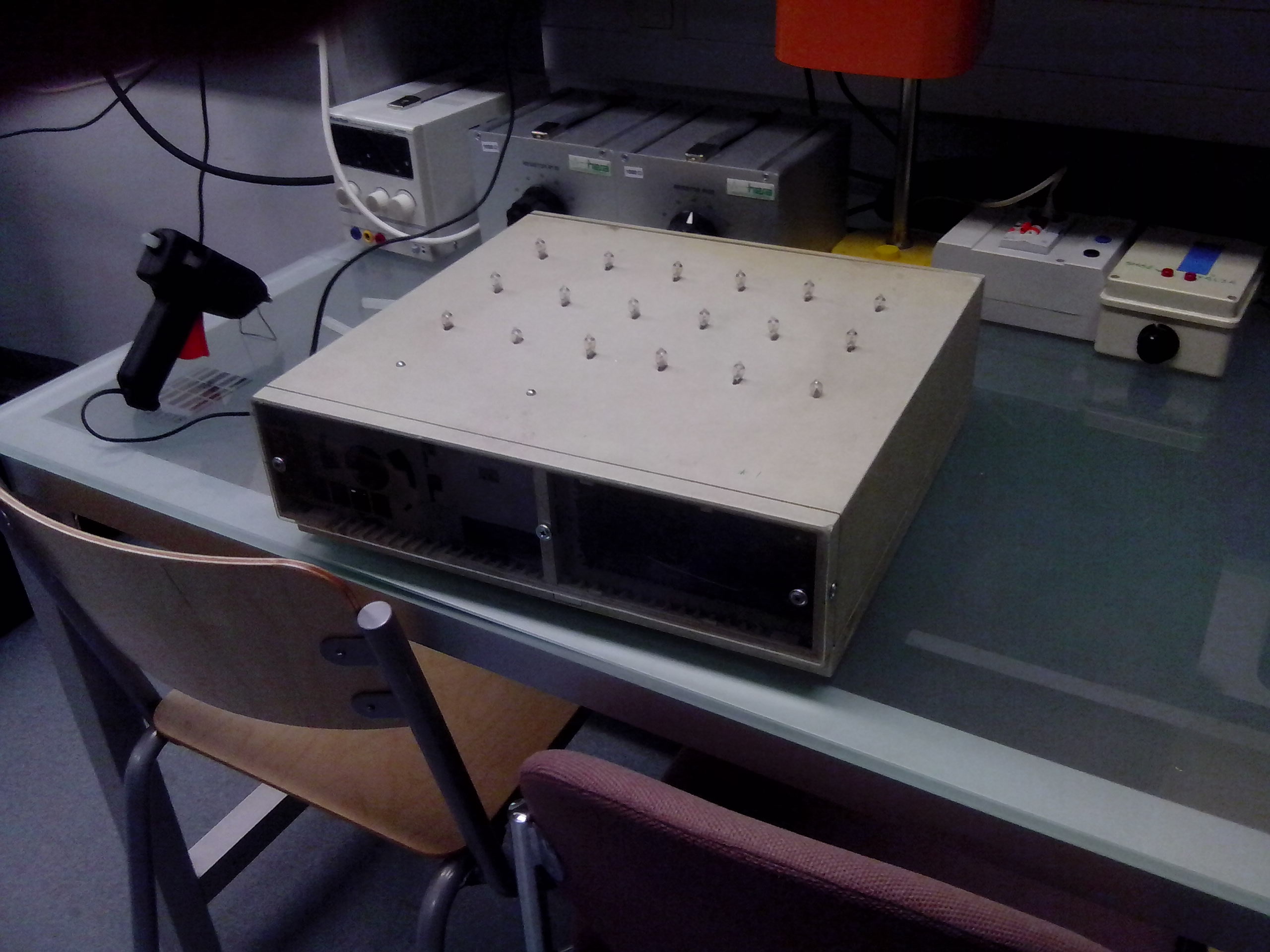

Koormus1

Koormus enne värvimist

 Väike amatöörvideo
