Ma pole eriline teleka fänn (sest lihtsalt füüsiliselt ei jõua reaklaamipauside ajal niipalju võileibu süüa 🙂 ). Aga… Kord kutsus Ave mind vaatama – “näe, mingi saade isetehtud termokaamerast. Vaata ka.” Vaatasingi. Räägiti netist leitud “Cheap thermocam” nimelisest projektist mille saatekülaline oli suures vaimustuses valmis meisterdanud.

Etteruttavalt mainin, et projekt ise on nutikas, väärib kindlasti tähelepanu. Toon siinkohal ka originaal-lingi: http://www.cheap-thermocam.net/
Sarnaseid leiutisi on moodsas maailmas palju ja kahjuks nii mõnigi asjalik asi mattub infotulva….Minu tähelepanu köitis saatejuhi märkus kus ta juhtis tähelepanu termkaamera pildi võimalustele: “…ja NII täpselt mõõdab – 26,47C…” KAKS kohta peale koma!!! ???Siis hakkasin naerma kuid tekkis huvi asja vastu. Projekti autorid võivad vist tänada võhikust saatejuhti…

Loomulikult võime väljastada programmi arvutatud tulemuse kasvõi 15 kohaga peale koma kuid see ei seostu kuidagi reaalse mõõtmistäpsusega. Skeemis kasutatava anduri tegelik lahutusvõime on umbes 2 kraadi! Aga asi oli otsustatud, seda vidinat ma tahan proovida. ISE ehitada, mitte kuskilt osta. Autorid on praeguseks otsustanud toetada nimelt ostmist, kunagine lähtekoodi ja skeemi jagamine pole enam kättesaadav 🙁

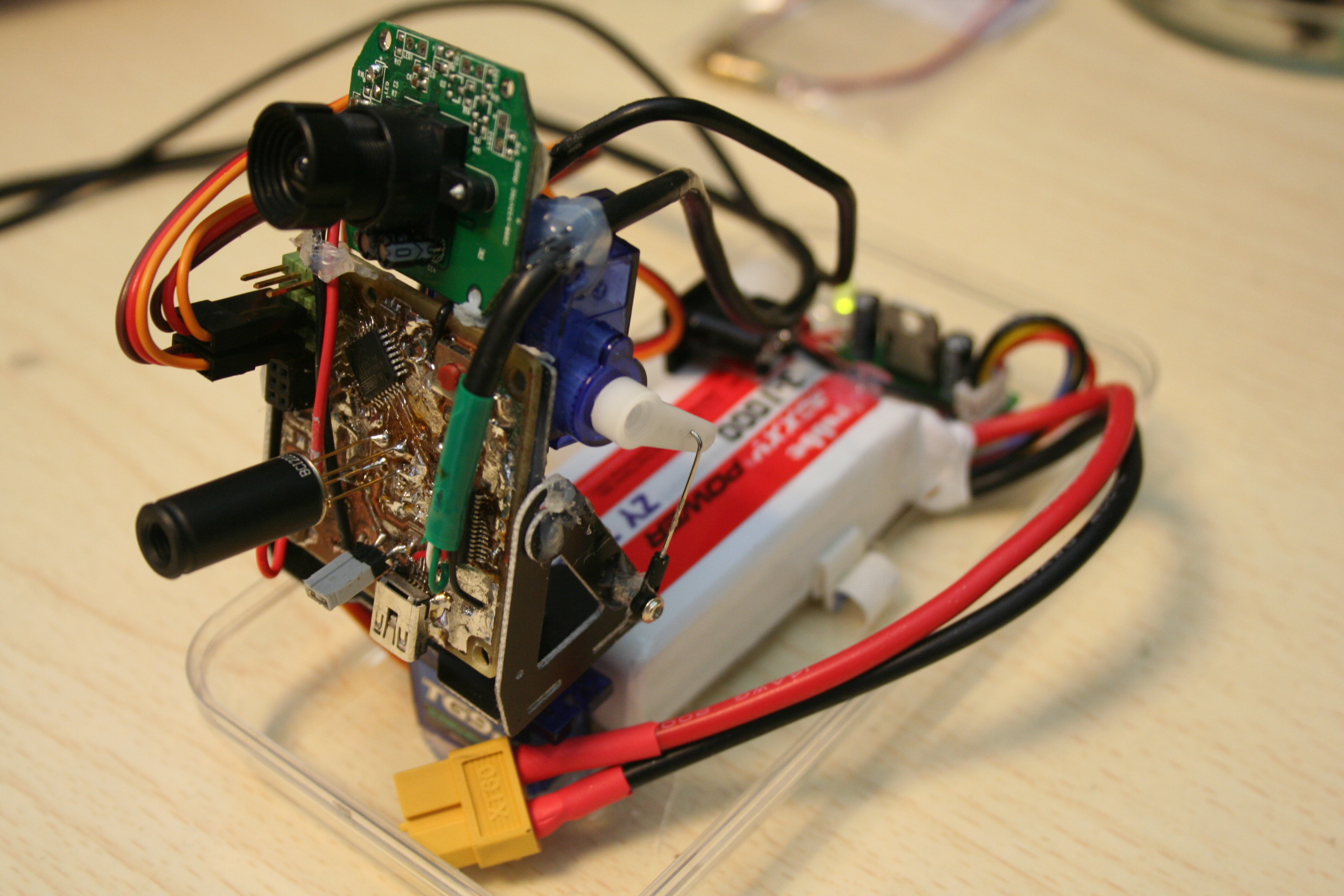

Isetehtud skaneeriva termokaamera:

Termokaamera (2)

Termokaamera on suhteliselt lihtsa ehitusega. Anduriks kasutatakse firma Melexis ühe-pikselilist sensorit MLX90614. Et ühe punktiga kogu pilt valmis joonistada, tuleb kogu pildistatav objekt üle skaneerida (nagu kineskooptelekates pilti saadakse, seal on ju ka tegelikult vaid 1 kiir mis üle ekraani liigub !). Anduri liigutamiseks on kasutusel 2 “tavalist” lennumudeli servot. Servosid juhib ja näite loeb populaarne “Arduino” kontroller. Saab muidugi ka teha oma plaadi ja seda tegingi.

Video isetehtud termokaamerast:

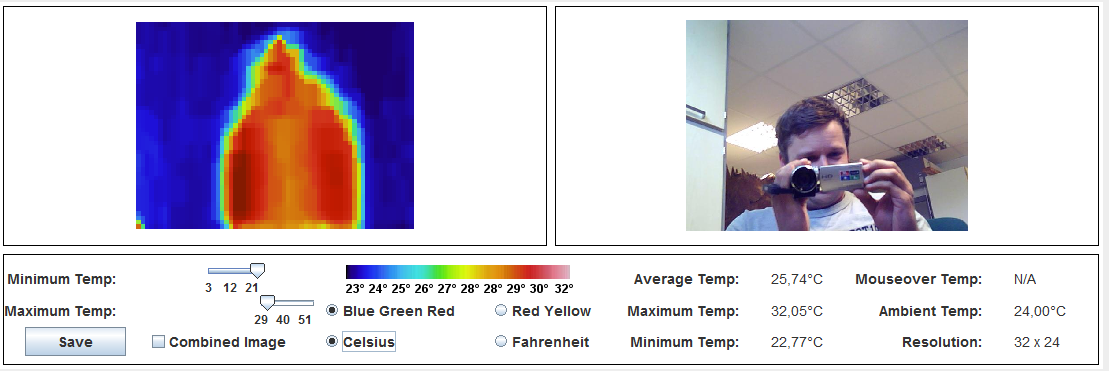

Pildistamise käivitab, salvestab ja annab toidet tava-arvuti. Sealne Java-s kirjutatud programm on küll veidi bugine aga saab siiski hakkama. Lisaks termopildile tehakse objektist ka arvuti USB-kaameraga tavaline pilt. Tulemus on kujutatud järgneval pildil.
